礦用鉆孔軌跡測量儀解析軟件是華虹公司為深入解析YZG6.4礦用鉆孔軌跡測量儀采集的數據而研發的軟件系統。可對探測數據進行軌跡投影成圖，三維成圖等。

　　主要功能：

　　1) 數據處理：

　　? 探管操作：實現探管數據導出、工程參數設置、軟硬鐵校正、探管系統管理。

　　? 數據讀取：主要包括已導出數據(單個或多個)讀取，以及數據的添加。

　　? 數據計算：通過算法過程對原始數據進行計算，計算結果用于數據解析成圖等。

　　? 數據保存：工程保存、解析視圖保存等。

　　? 數據編輯：提供數據點的編輯操作。

　　? 參數設置：提供起始孔深、磁偏角、孔口坐標、設計軌跡、坐標系的參數設置。

　　? 數據管理：主要包括數據的管理調用，如數據導出(文本、DXF)、數據還原等操作。

　　2) 數據解析：

　　? 圖形解析：包括路程時間曲線圖、軌跡投影圖的解析操作。

　　? 文本解析：數據的文本查看操作。

　　? 三維解析：主要為三維軌跡圖的解析操作。

　　3) 其他：包括風格設置、窗口設置、幫助信息等。

　　使用范圍：

　　煤礦井下有甲烷、煤塵爆炸性混合物的場所，適用于直徑65mm及65mm以上的各類孔徑的軌跡測量。如：煤礦井下地質勘探孔、瓦斯抽放孔、探放水孔、注漿加固孔等鉆孔軌跡的測量。

　　軟件截圖：

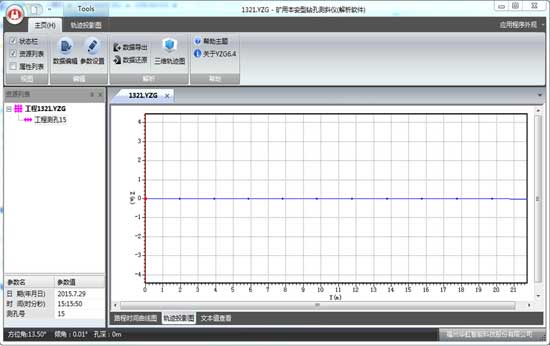

　　圖1：軟件界面

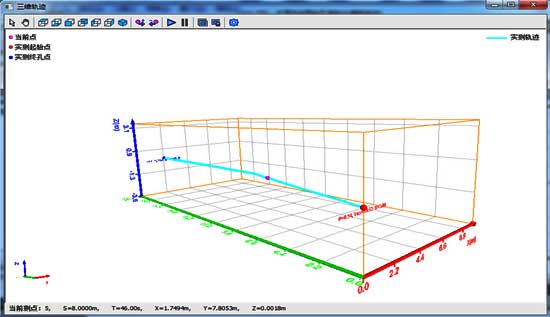

　　圖2：三維軌跡圖
